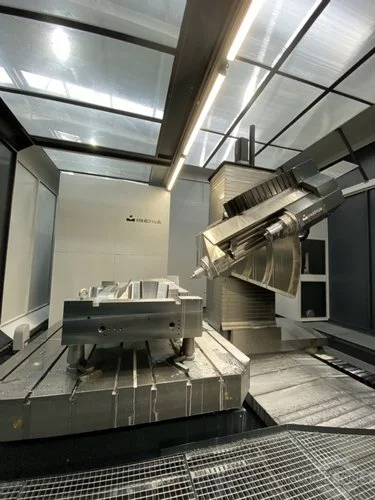

MOLDMAK INDEX 2000 PROM

B axis
Stroke of linear axis: X-3000; Y-1500; Z-700; A-30 /17.5 ; W-1650
Numerical Control Fagor 8065
Spindle: 36/54 kW, 8000 Rpm,
Torque S1 298,4Nm, Torque S2 404Nm Torque S6 612Nm
Year of construction: Nuova
Capacity: 2000x1500x700+1650mm mm
Working capacity
Longitudinal (x): 2000 mm
Vertical (y): 1500 mm
Cross (z): 700 mm
Profondità di foratura (v): 1650 mm
Inclinazione testa di foratura ( c): 17,5/30 °
Table rotation (b): 360.000x0,001 °
Cnc
Cnc: Fagor 8065MC-POWER
Measuring system: Righe ottiche su tutti gli assi (anche W)
Unità di foratura
Spindle power: 36/54 Kw
Rotating speed: 8000 (opt. 10.000) Rpm
Torque: fino a 612 Nm
Inclinazione testa di foratura ( c): -17,5/+30 °
Notes: HSK100A, 100Bar / 100lt/min
Unità di fresatura: Si
Feeds
Rapid x: in G0 fino a 45 m/min
Rapid y: in G0 fino a 45 m/min
Rapid z: in G0 fino a 45 m/min
X: 12 m/min
Y: 12 m/min
Z: 12 m/min
B: 6,7 Rpm
Atc fresatura
Positions: 60
Max tool diameter: 120 mm
Max diam with free adiacent space: 230 mm
Max tool lenght: 475 mm
Tool taper: HSK100A
Table
Surface: 2000x2000 mm
Accuracy (b axis): 0,001 °
Capacity: 26.000 Kg
Rotating speed: 6,7 Rpm
Notes: doppio motore, doppio pignone
Machine weight: ≈50.000 kg
Foratura punta cannone: si
Lunette: 2
Tavola 4° asse: si
Sistema refrigerante
Capacità vasca: 2000+3000 (tot 5000) l
Capacity: 100 l/min
Pressione: 100 Bar
Filtration unit: N.2 Vasce di filtraggio per totali 5000 litri (capacità 2000 lt + 3000 lt) • N.1 vasca da 3000 litri che raccoglie gli oli provenienti dalla lavorazione filtrando (10µm) le parti metalliche, + N.1 vasca da 2000 litri con chiller dedicato per mantenere sotto controllo la temperatura dell’olio (o del refrigerante) che andrà in macchina pulito ed alla giusta temperatura migliorando la qualità del foro, e la durata dell’utensile • Filtro a carta con pompa a bassa pressione
Chiller: si
Chip conveyor: si
Note: PRONTA CONSEGNA
